Kết nối an toàn, có khả năng mở rộng
Mở rộng hạ tầng trên các kết nối phù hợp với khoảng cách, hiệu năng và yêu cầu bảo mật. Mức độ dự phòng và khả năng phục hồi cần được xác định theo từng hệ thống.
Giải pháp phòng điều khiển ATEN
Xây dựng hạ tầng kết nối cho trung tâm điều hành thông minh
Tư vấn giải phápKết nối, hiển thị và điều khiển trên một kiến trúc thống nhất
Phòng điều khiển là trung tâm phối hợp thông tin và vận hành của tổ chức. Khi nguồn dữ liệu, số lượng hệ thống và yêu cầu phản ứng liên tục gia tăng, người vận hành cần quan sát rõ tình huống, truy cập đúng hệ thống và phối hợp xử lý kịp thời.
Với hơn 45 năm kinh nghiệm được ATEN giới thiệu trên trang nguồn, các giải pháp phòng điều khiển của hãng kết hợp hạ tầng nghe nhìn (AV) và công nghệ thông tin (IT): từ hiển thị nhiều nguồn trên tường màn hình, quản lý thiết bị tập trung đến điều khiển tại bàn vận hành. Kiến trúc được lựa chọn theo quy mô, yêu cầu bảo mật và phương án dự phòng của từng dự án.
Ba động lực phát triển phòng điều khiển
PHỐI HỢP

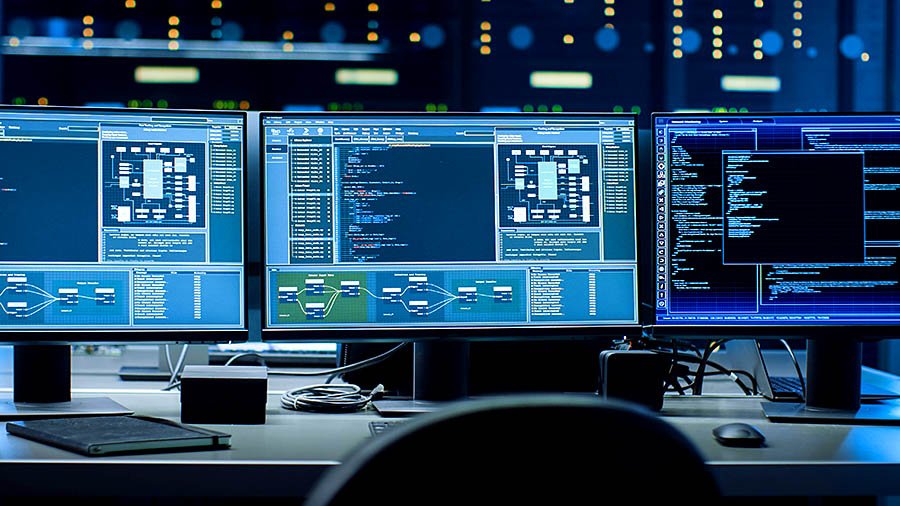

Trực quan hóa và tích hợp thông tin
Kết hợp màn hình tại bàn vận hành với tường màn hình lớn để tổng hợp nhiều nguồn thông tin, hỗ trợ phối hợp giữa người vận hành và các nhóm chuyên môn.
ĐIỀU KHIỂN

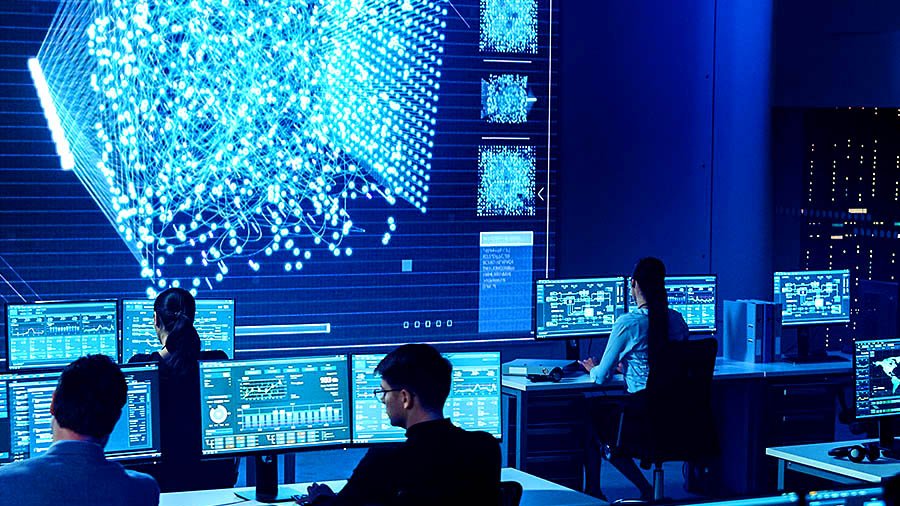

Truy cập trực quan và điều khiển từ xa
Khả năng truy cập các hệ thống đặt ở xa và môi trường ảo hóa giúp duy trì hiệu quả làm việc. Thiết kế bàn vận hành thuận tiện và thao tác trực quan hỗ trợ xử lý nhiều nhiệm vụ.
Vì sao lựa chọn giải pháp phòng điều khiển ATEN?
Tích hợp AV và IT
Kết nối các thành phần AV với máy chủ và thiết bị qua công nghệ IT/IP, tổng hợp thông tin để phối hợp và điều khiển tập trung.
Chất lượng hiển thị cho từng nhiệm vụ
Các lựa chọn thiết bị phục vụ tường màn hình cộng tác và màn hình tại bàn vận hành. Độ phân giải, giao tiếp và xử lý hình ảnh phụ thuộc model.
Triển khai và quản lý linh hoạt
Danh mục thiết bị cho phép lựa chọn cấu hình theo quy mô, ngành ứng dụng, cách vận hành và nhu cầu mở rộng.
Bảo mật và tính sẵn sàng
Các tính năng như phân quyền, mã hóa, ghi nhận truy cập và dự phòng được lựa chọn theo từng sản phẩm, đáp ứng yêu cầu bảo vệ hệ thống và duy trì vận hành.

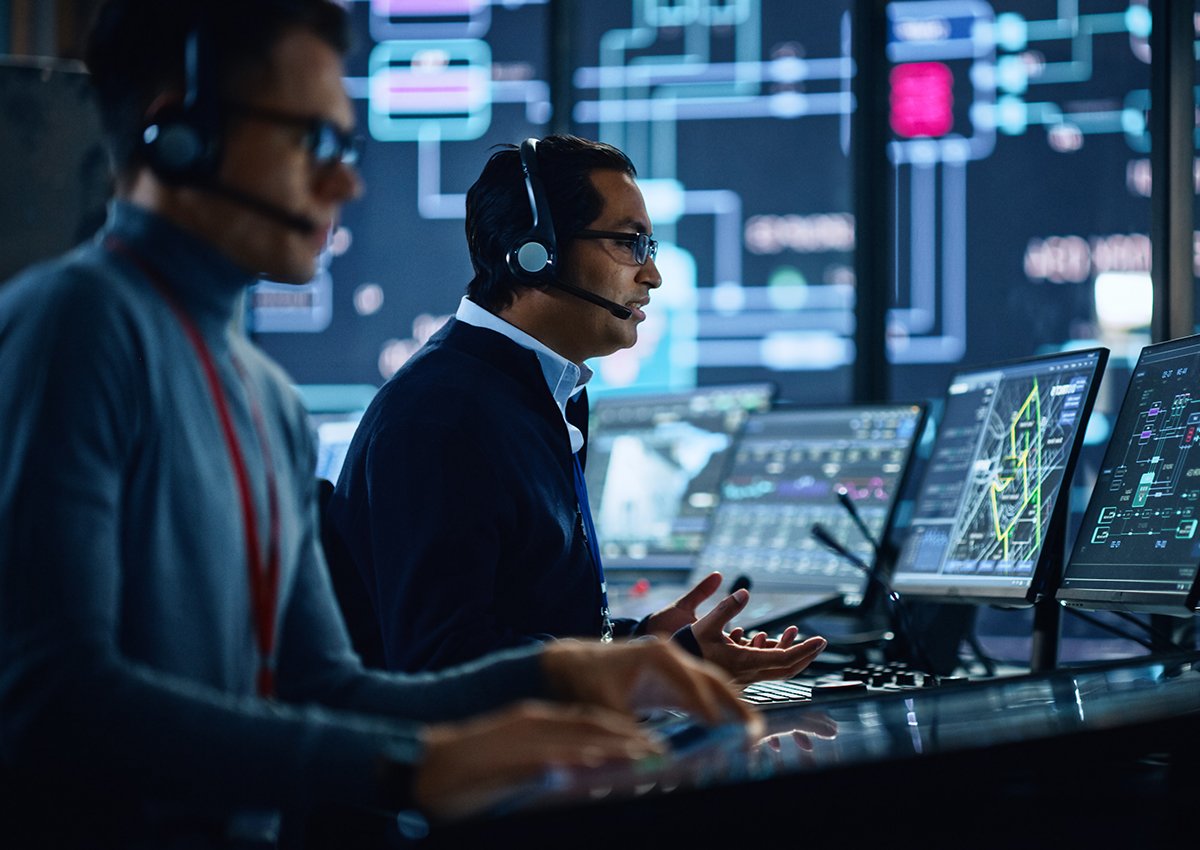

Những thách thức cần giải quyết
Dữ liệu tăng đòi hỏi nhiều màn hình hơn, tường màn hình lớn hơn và cách bố trí linh hoạt. Việc ra quyết định cần khả năng truy cập nhiều hệ thống một cách trực quan. Quy trình phân tán cần chia sẻ dữ liệu và phối hợp giữa bàn vận hành, tường màn hình và nhân sự ngoài hiện trường. Hoạt động liên tục đòi hỏi cơ chế dự phòng cho thiết bị, nguồn điện và mạng.

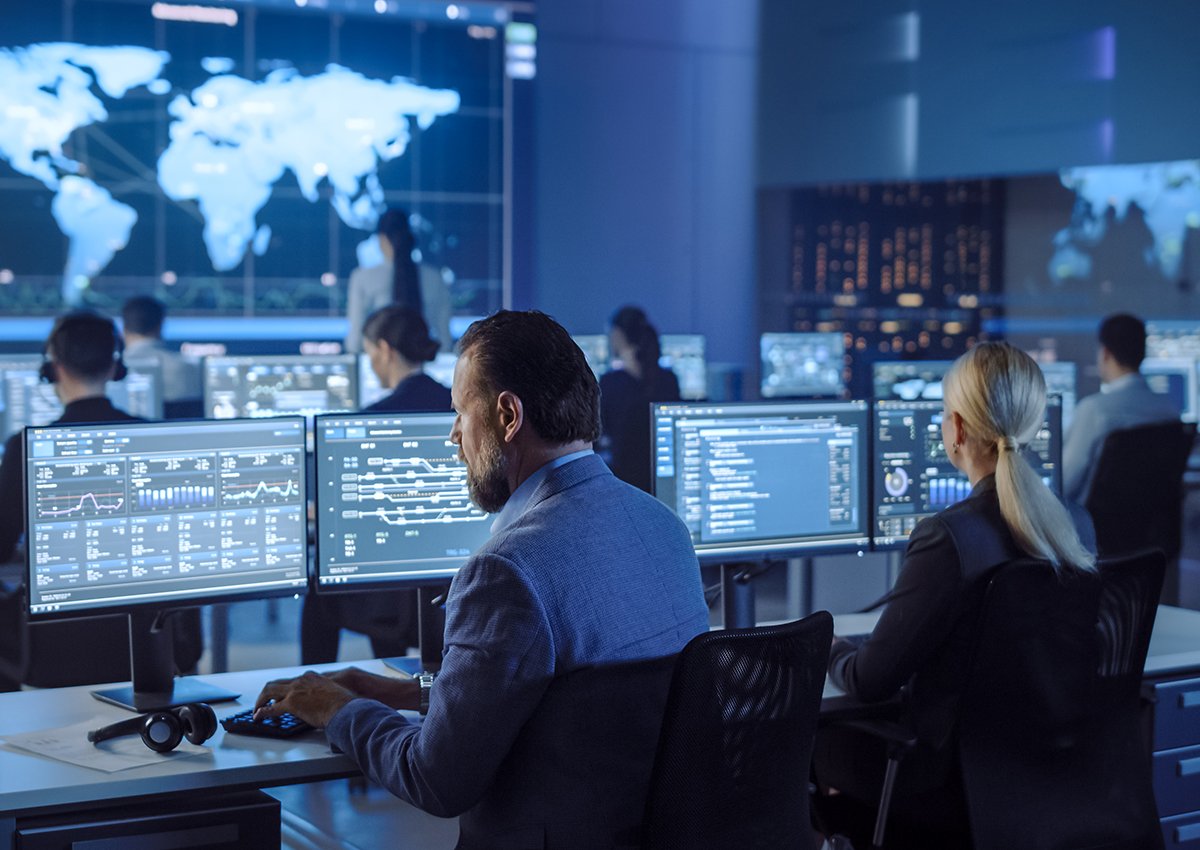

Giải pháp ATEN cho các nhiệm vụ trọng yếu
Các giải pháp KVM over IP, ma trận video, mở rộng tín hiệu và điều khiển tập trung được phối hợp để phục vụ trung tâm chỉ huy, ứng cứu khẩn cấp, trung tâm mạng phát sóng, kiểm soát không lưu và giám sát sản xuất. Bốn nhóm nhiệm vụ chính gồm giám sát, báo cáo, điều phối và vận hành.

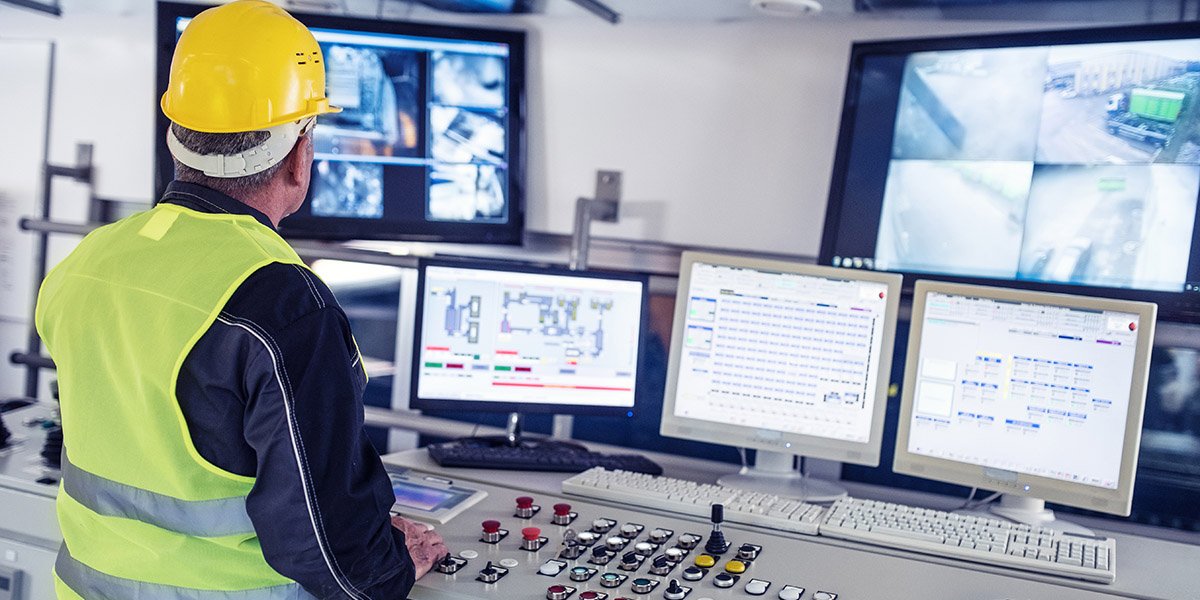

Giám sát
Tổng hợp trạng thái hệ thống, phát hiện bất thường và hỗ trợ xử lý sự cố. Tường màn hình hiển thị nhiều nguồn; KVM giúp người vận hành truy cập nhiều máy tính, chia sẻ nội dung và phối hợp với các bàn làm việc khác. Ứng dụng gồm trung tâm mạng, phòng an ninh, phòng điều khiển công nghiệp và trung tâm giao thông.

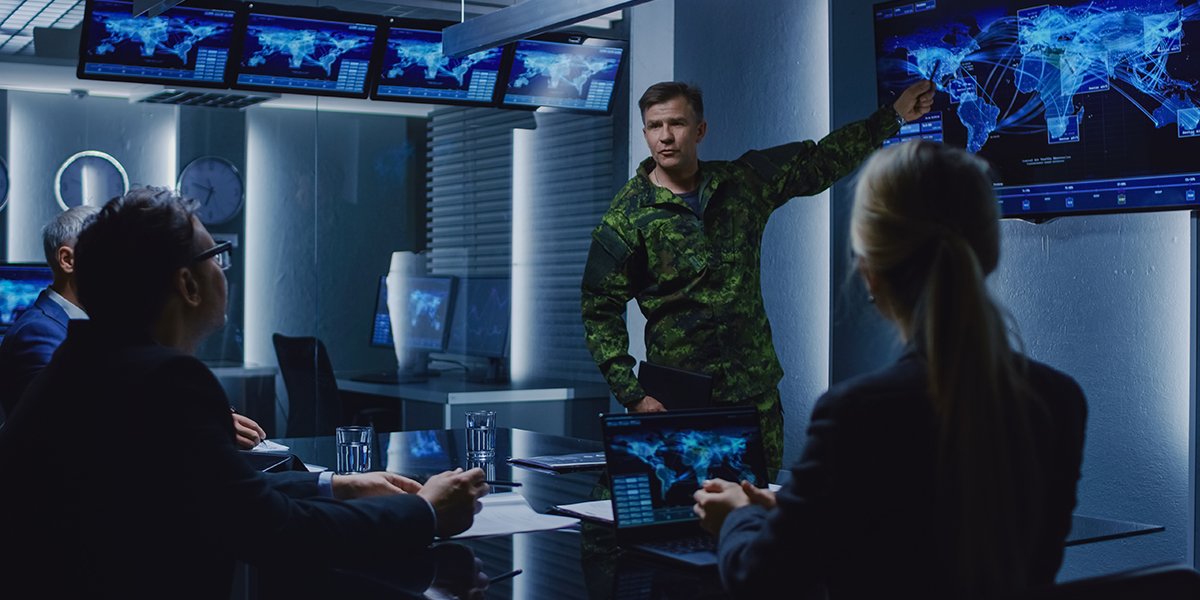

Báo cáo và hỗ trợ ra quyết định
Tập hợp thông tin cho chuyên gia và người chỉ huy đánh giá phương án xử lý. Tường màn hình cung cấp bức tranh tổng thể; âm thanh hỗ trợ báo cáo và truyền đạt chỉ đạo; chuyển đổi nội dung giữa bàn vận hành và màn hình chung giúp đồng bộ thông tin.
Điều phối nguồn lực
Rút ngắn quy trình từ khi tiếp nhận thông báo đến khi điều động hỗ trợ. Hiển thị trạng thái nguồn lực và tiến độ xử lý giúp người vận hành đưa ra quyết định hậu cần, theo dõi nhiều hệ thống và chia sẻ nội dung trong trung tâm chỉ huy khẩn cấp.
Vận hành
Hỗ trợ người vận hành xử lý nhiều tác vụ cần tập trung và phối hợp. Tường màn hình cho biết trạng thái nhiệm vụ; KVM giúp truy cập nhiều hệ thống, chia sẻ nội dung và xử lý tình huống tại trung tâm kiểm soát không lưu hoặc trung tâm phát sóng.
Giải pháp ATEN trong thực tế

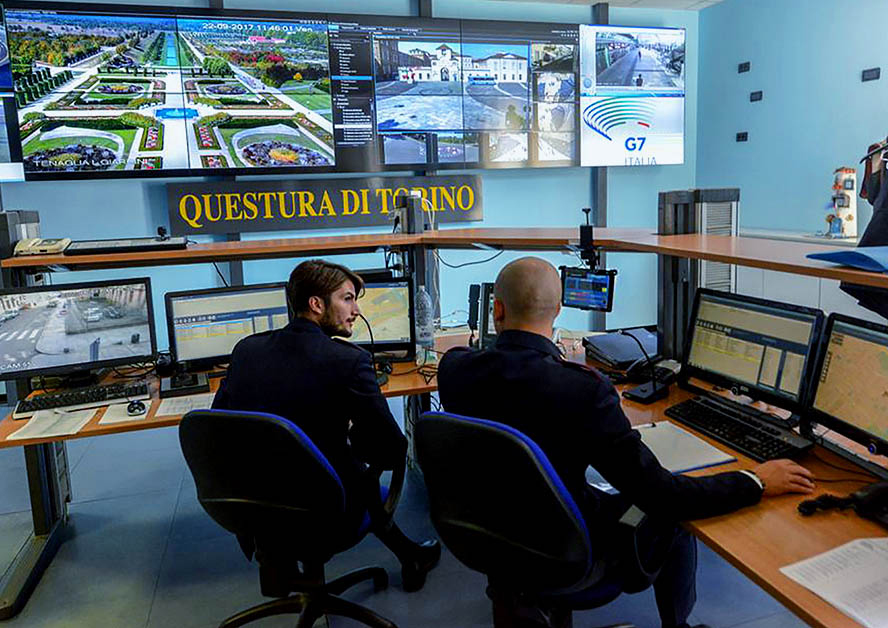

Phòng giám sát đô thị của cảnh sát tại Turin, Ý
Cảnh sát tại Turin cần nhiều phòng giám sát phục vụ an ninh thường ngày và các sự kiện lớn. Thách thức gồm nhiều tường màn hình, nguồn tín hiệu đa dạng, truy cập máy tính đặt trong phòng máy chủ và thao tác thuận tiện cho nhân sự vận hành. Giải pháp ATEN kết hợp hiển thị tập trung, giao diện điều khiển tùy chỉnh trên thiết bị cầm tay và môi trường làm việc linh hoạt. Thiết bị nguồn nêu: KE6900AT, KE6900AR, KE6940AT, KE6940AR, VM3200 và VE805R.
Thách thức
Phân phối nhiều nguồn hình ảnh đến tường màn hình tại ba phòng điều khiển.
Truy cập nhanh máy tính đặt trong khu máy chủ riêng; thao tác đơn giản cho người vận hành.
Giải pháp ATEN
Điều khiển tập trung qua giao diện tùy chỉnh trên thiết bị cầm tay.
Kết nối nhiều màn hình và nguồn camera để theo dõi thời gian thực; giao diện thống nhất theo quy trình làm việc.

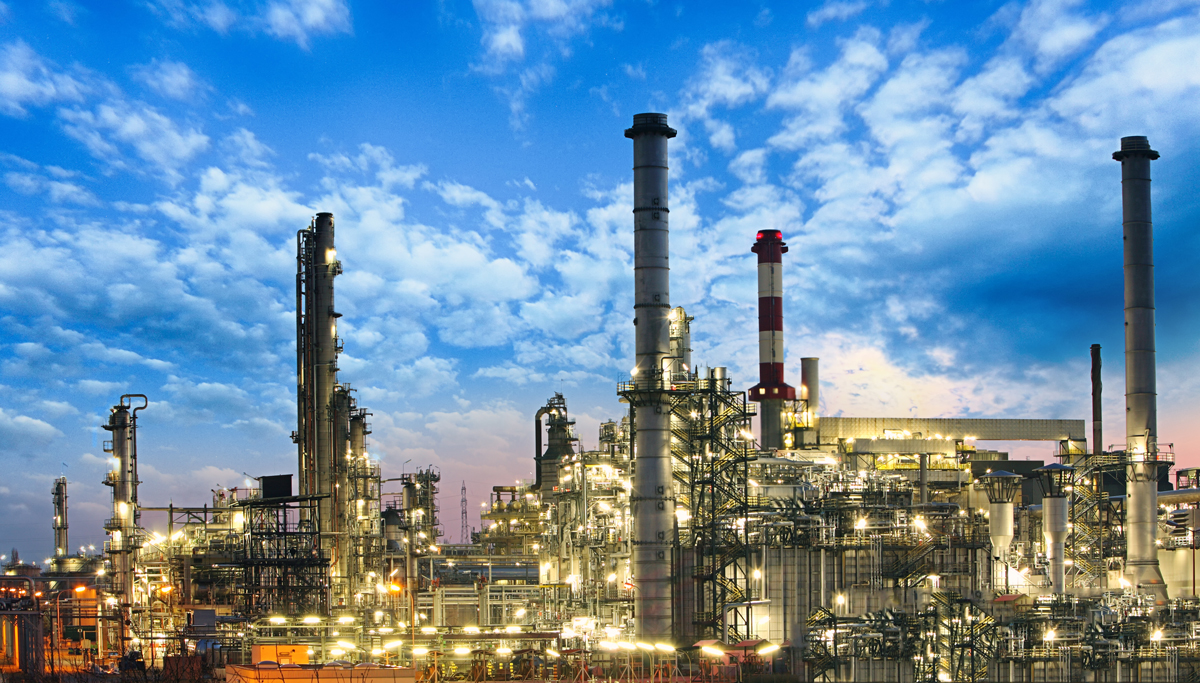

Giám sát SCADA tại nhà máy lọc dầu
Nhà máy có công suất khoảng 230.000 thùng dầu thô mỗi ngày cần quản lý SCADA từ bốn khu vực máy chủ. Phòng điều khiển từ xa không được đặt PC hoặc máy tính xách tay. Cấu hình gồm trạm điều khiển hai màn hình, Panel Array Mode™ và thiết bị phần cứng độc lập; nguồn nêu HDMI 1920 × 1200 ở 60 Hz. Thiết bị được giới thiệu: KA8288, CL3800, KA7166 và KN4116VA.
Thách thức
Giám sát và điều khiển hạ tầng quy trình tại chỗ và từ xa.
Không đặt PC hoặc máy tính xách tay trong phòng điều khiển từ xa; cần hiển thị rõ, thiết bị gọn và hỗ trợ đầu đọc mã vạch.
Giải pháp ATEN
Trạm hai màn hình và Panel Array Mode™ tổng hợp thông tin SCADA.
Thiết bị phần cứng độc lập giúp tách máy tính khỏi phòng điều khiển; cấu hình nguồn nêu HDMI 1920 × 1200 ở 60 Hz.
Phòng điều khiển giao thông đô thị tại Đông Nam Á
Chính quyền một thành phố Đông Nam Á nâng cấp giám sát đường phố, quản lý tín hiệu giao thông và cung cấp hình ảnh hỗ trợ thực thi pháp luật. Hệ thống cần tổng hợp camera 5 MP và 4K, hiển thị trên tường màn hình và chuyển nguồn liền mạch. Cấu hình ATEN kết hợp ma trận video, bộ thu có scaler và bộ chia HDMI; thiết bị được nêu gồm VE816R, VM3200 và VS182A.
Thách thức
Giám sát camera toàn thành phố và tổng hợp nguồn 5 MP, 4K theo từng giai đoạn triển khai.
Tường màn hình HDMI đến 4K cần chuyển nguồn liên tục để phát hiện sự cố và hỗ trợ xử lý.
Giải pháp ATEN
Seamless Switch™ hỗ trợ chuyển nguồn liên tục; scaler đồng bộ đầu ra tường màn hình.
Điều khiển qua nhiều giao tiếp và hiển thị đến 4K trên cấu hình tương ứng.

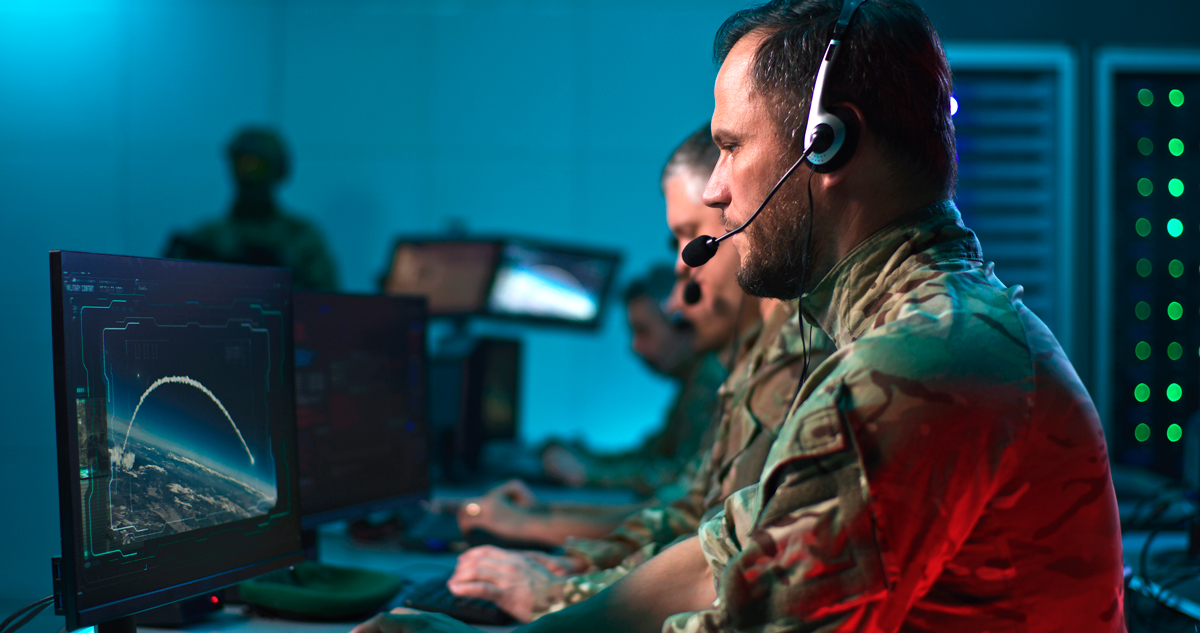

Trung tâm tác chiến và thông tin chỉ huy
Một cơ quan quốc phòng cần tường màn hình chính và các màn hình bổ sung cho báo cáo thời gian thực. Yêu cầu gồm thay đổi bố cục linh hoạt, chuyển nhanh giữa các nguồn AV và dự phòng nguồn để hỗ trợ hoạt động liên tục. Trang nguồn giới thiệu cấu hình với VM1600A, VC810, VS182A và VS92A.
Thách thức
Hiển thị thông tin từ hiện trường trên tường màn hình và chuyển nhanh giữa các nguồn.
Cấu hình linh hoạt cùng yêu cầu tính sẵn sàng cho vận hành liên tục.
Giải pháp ATEN
Ma trận mô-đun kết hợp nhiều loại giao tiếp vào/ra và cấu hình tường màn hình.
Seamless Switch™ cùng nguồn điện kép trên thiết bị phù hợp hỗ trợ chuyển nguồn và dự phòng.

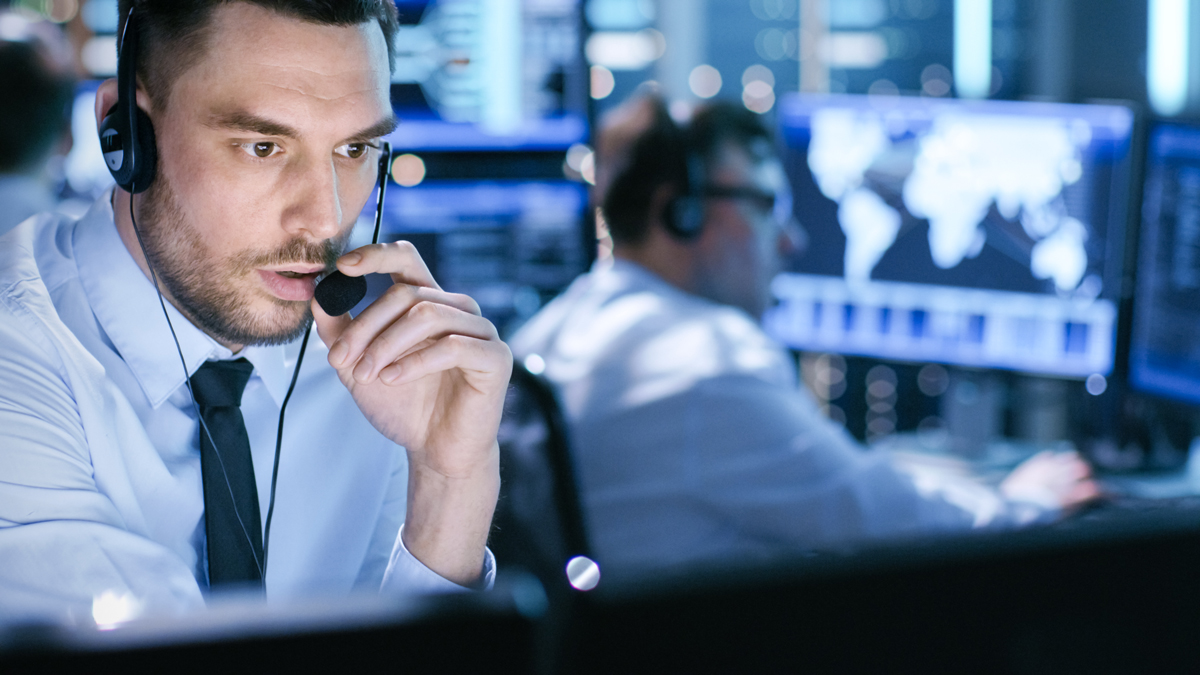

Trực quan hóa thông tin cho trung tâm cứu hộ, cứu nạn
Một tổ chức chính phủ xây trung tâm mới để điều động nhân sự, phương tiện và nguồn lực cứu trợ. Hệ thống cần hiển thị tại phòng điều khiển và phòng họp, tách máy chủ khỏi vị trí vận hành và hỗ trợ làm việc nhóm. Nguồn mô tả Fast Switching 0,3 giây, Boundless Switching, chia sẻ nội dung và kiến trúc CCKM chính–dự phòng trên cấu hình phù hợp. Thiết bị được nêu: KE6900AT/AR, KE6940AT/AR, UCE32100 và CCKM.
Thách thức
Hiển thị đồng thời nhiều hệ thống ở phòng điều khiển và phòng họp.
Đưa tín hiệu từ phòng máy chủ đến vị trí vận hành, chia sẻ thông tin và có cơ chế dự phòng trong nhiệm vụ điều phối.
Giải pháp ATEN
Fast Switching 0,3 giây trên cấu hình được mô tả; Boundless Switching chuyển điều khiển bằng cách đưa con trỏ qua ranh giới màn hình.
Chia sẻ nội dung push/pull, nhóm bộ thu và kiến trúc máy chủ CCKM chính–dự phòng.

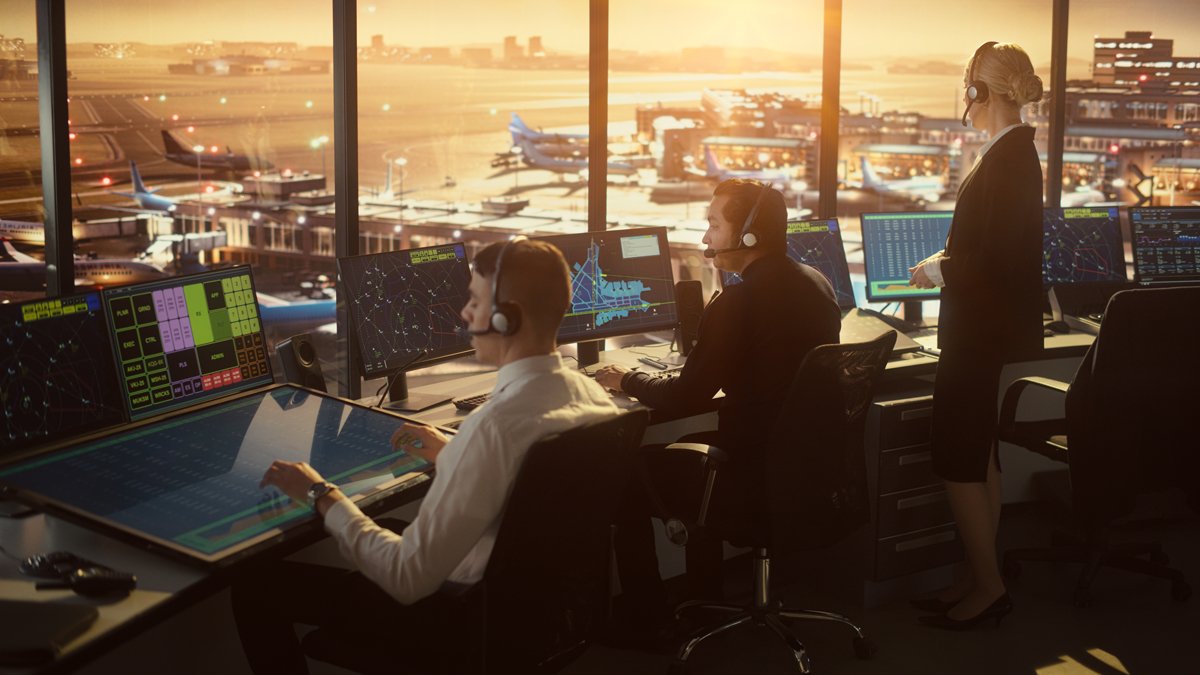

Tối ưu trung tâm kiểm soát không lưu
Một cơ quan hàng không dân dụng nâng cấp trung tâm cũ và xây trung tâm mới, kết nối qua mạng IP cáp quang. Người vận hành cần truy cập hệ thống ATM/FDP và giám sát dữ liệu radar 2K × 2K trong không gian làm việc hạn chế. Nguồn mô tả chuyển nguồn dưới 0,3 giây trên giải pháp KVM over IP tương ứng. Thiết bị được nêu: KE6920R, KE6940AT/AR, CL6708MW, CS1788 và CCKM.
Thách thức
Truy cập hệ thống ATM/FDP từ nhiều vị trí, phân tích dữ liệu và tái dựng sự cố.
Tách máy chủ khỏi không gian làm việc hạn chế và có khả năng mở rộng kết nối RJ45/SFP.
Giải pháp ATEN
Kết hợp nhiều loại thiết bị KVM để truy cập hệ thống cũ và mới.
Chuyển nguồn dưới 0,3 giây trên cấu hình nguồn mô tả, hỗ trợ tích hợp hệ thống ATM/FDP và hiển thị dữ liệu radar.

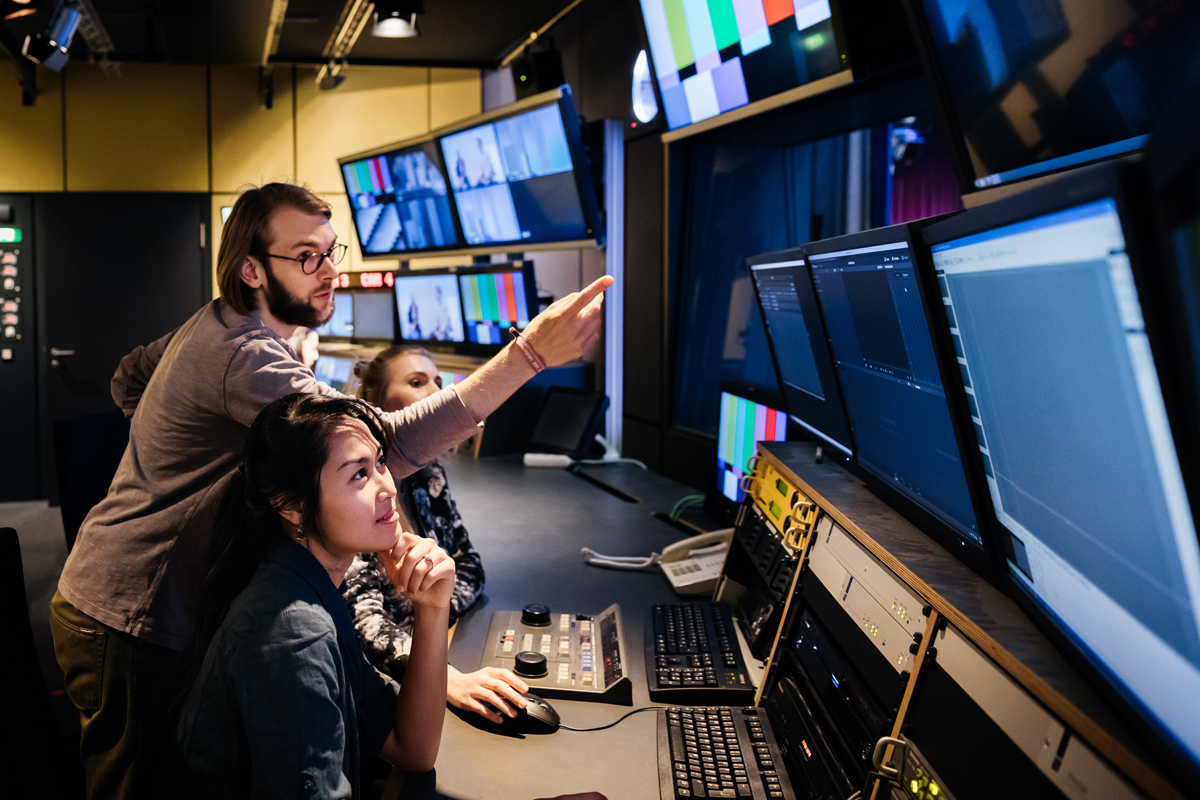

Quản lý nội dung cho sản xuất và phát sóng
Một đài truyền hình cải tạo trung tâm sản xuất và phát sóng gồm phòng điều khiển chính, ba phòng điều khiển trường quay và phòng máy chủ. Nhu cầu gồm giám sát dịch vụ, phối hợp nhiều tác vụ, truy cập linh hoạt và kiểm soát trách nhiệm truy cập. Cấu hình giới thiệu hình ảnh DVI Full HD, Boundless Switching, chia sẻ nội dung và ghi phiên bằng CCVSR; thiết bị gồm KE6900AT/AR, KN4116VA, KA7176, CCKM và CCVSR.
Thách thức
Duy trì dịch vụ sản xuất, phát sóng và phát hiện sự cố thiết bị.
Một bàn điều khiển cần truy cập nhiều máy chủ với yêu cầu bảo mật và khả năng truy vết hoạt động.
Giải pháp ATEN
Hình ảnh DVI Full HD với nén visually lossless trên cấu hình được mô tả.
Boundless Switching và chia sẻ nội dung hỗ trợ cộng tác; CCVSR ghi lại phiên truy cập từ xa.
Sản phẩm ATENVN trong giải pháp
KE6900AT
ATEN KE6900AT – Bộ phát KVM qua IP DVI-I
ATEN KE6900AT là bộ phát KVM qua IP DVI-I một màn hình, phục vụ mở rộng kết nối máy tính tới console từ xa.
Xem chi tiết →KE6900AR
ATEN KE6900AR – Bộ thu KVM qua IP DVI-I
ATEN KE6900AR là bộ thu KVM qua IP DVI-I một màn hình, phục vụ mở rộng console bàn phím, chuột và màn hình qua mạng.
Xem chi tiết →KE6940AT
ATEN KE6940AT – Bộ phát KVM qua IP DVI-I hai màn hình
ATEN KE6940AT là bộ phát KVM qua IP DVI-I hai màn hình, phục vụ mở rộng kết nối máy tính tới console từ xa.
Xem chi tiết →KE6940AR
ATEN KE6940AR – Bộ thu KVM qua IP DVI-I hai màn hình
ATEN KE6940AR là bộ thu KVM qua IP DVI-I hai màn hình, phục vụ mở rộng console bàn phím, chuột và màn hình qua mạng.
Xem chi tiết →KA8288
ATEN KA8288 – Console KVM qua IP hai màn hình
ATEN KA8288 là console truy cập KVM qua IP độc lập, kết nối màn hình, bàn phím và chuột để vận hành các KVM ATEN được hỗ trợ qua mạng.
Xem chi tiết →

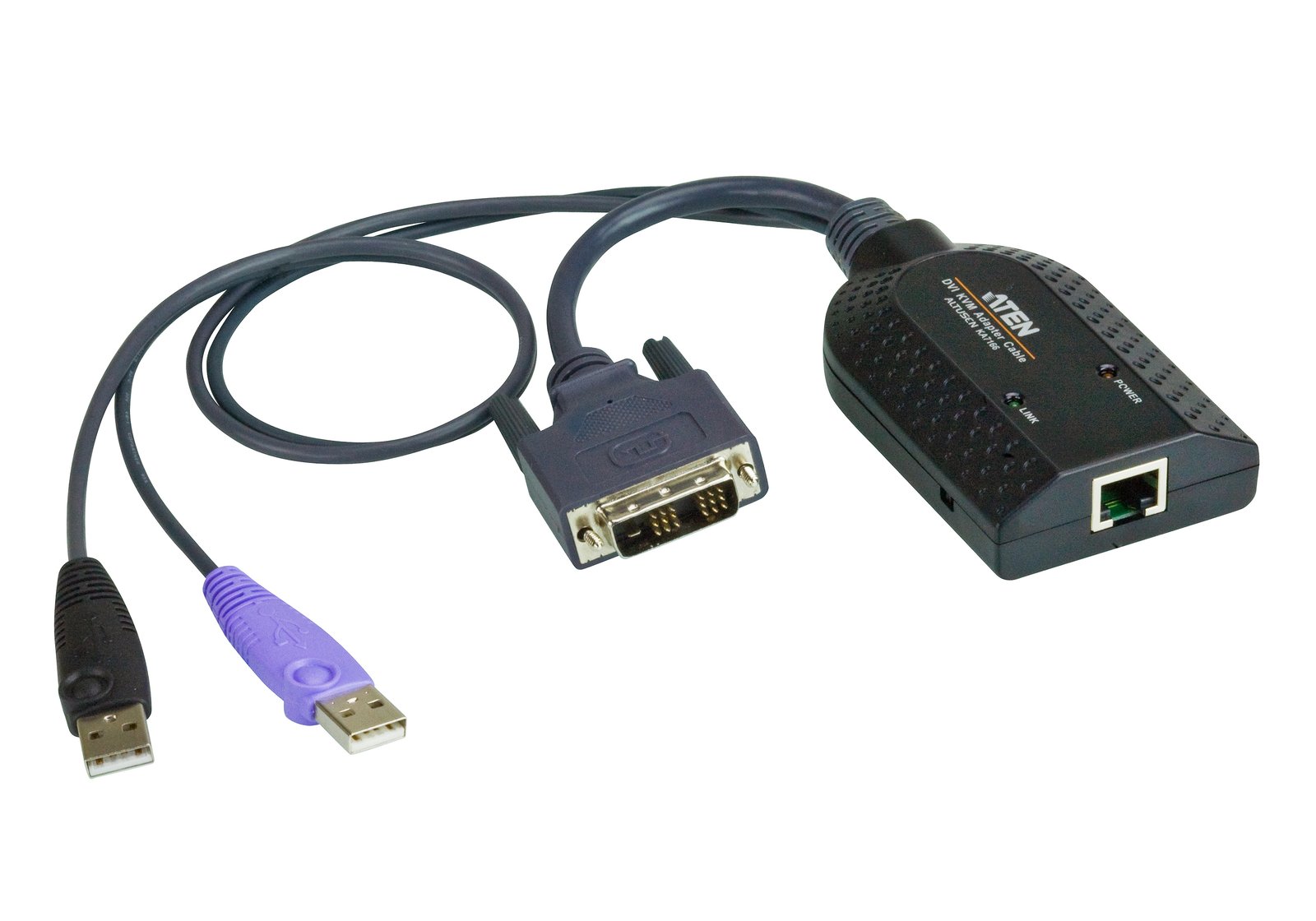

KA7166
ATEN KA7166 – Module KVM USB DVI Virtual Media và Smart Card
ATEN KA7166 kết nối máy tính USB DVI với bộ KVM ATEN tương thích qua module chuyển đổi chuyên dụng.
Xem chi tiết →

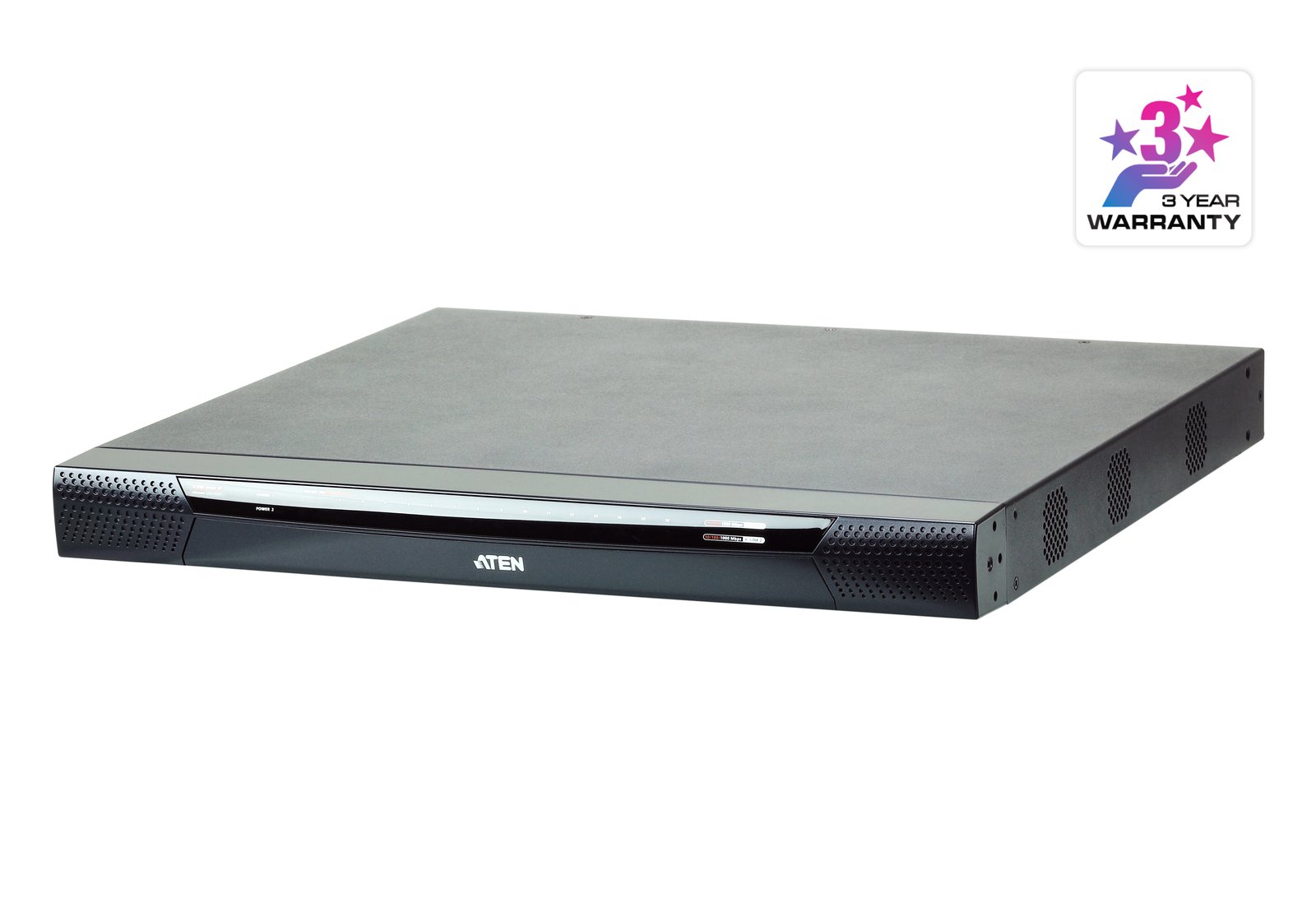

KN4116VA
ATEN KN4116VA – KVM Cat 5 qua IP 16 cổng, 1 local/4 remote
ATEN KN4116VA cung cấp 1 local và 4 remote access cho 16 máy tính, hỗ trợ Virtual Media và video 1920 × 1200 @ 60 Hz.
Xem chi tiết →

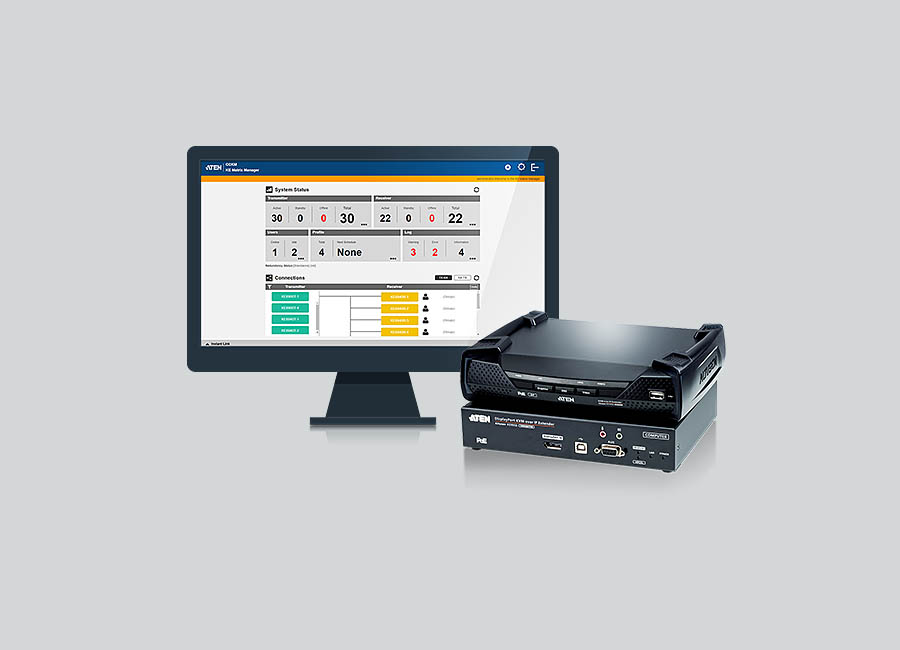

CCKM
ATEN CCKM – Phần mềm quản lý ma trận KVM qua IP
ATEN CCKM quản lý bộ mở rộng KVM qua IP KE/KX, kết nối Tx/Rx, phân quyền, video wall và dự phòng; bản miễn phí hỗ trợ tối đa 8 node.
Xem chi tiết →

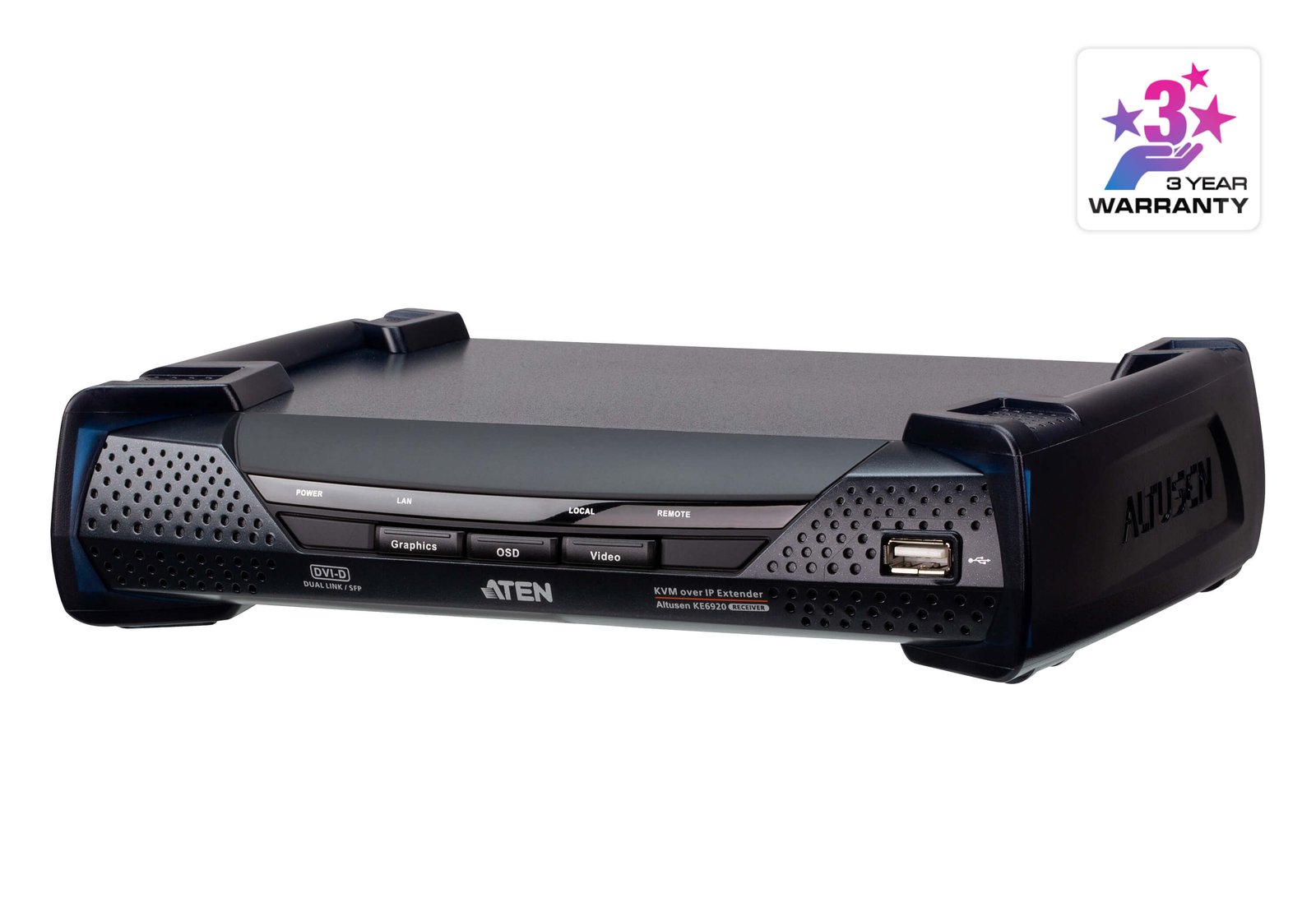

KE6920R
ATEN KE6920R – Bộ thu KVM qua IP DVI-D Dual-Link
ATEN KE6920R là bộ thu KVM qua IP DVI-D Dual-Link một màn hình, phục vụ mở rộng console bàn phím, chuột và màn hình qua mạng.
Xem chi tiết →

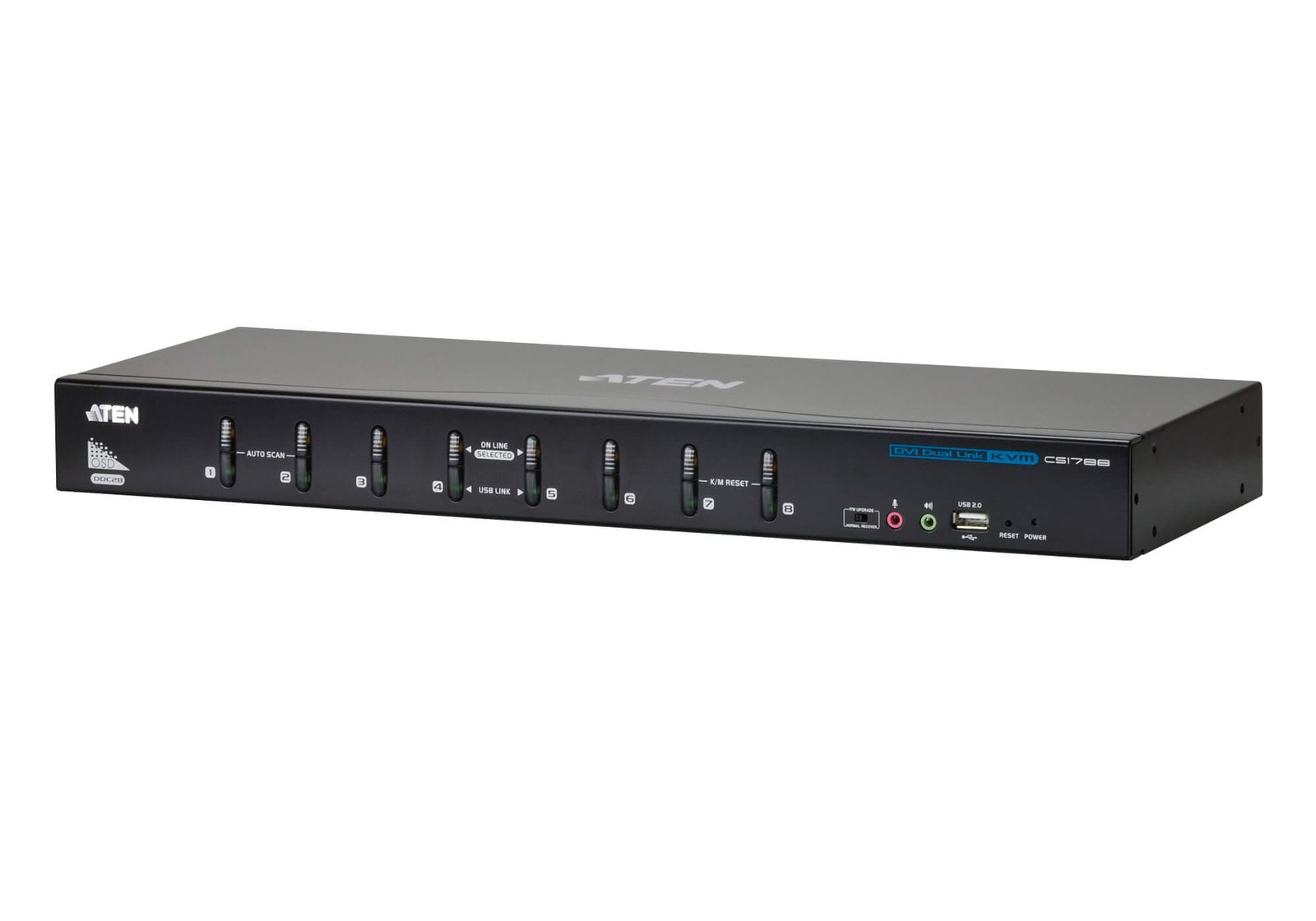

CS1788
ATEN CS1788 – Bộ chuyển mạch KVM DVI Dual Link / Audio 8 cổng
ATEN CS1788 quản lý 8 máy tính từ một bộ màn hình, bàn phím và chuột. Hỗ trợ DVI Dual Link / Audio, mở rộng cascade và chọn cổng bằng OSD, phím nóng hoặc nút bấm. Có cổng chia sẻ t...
Xem chi tiết →

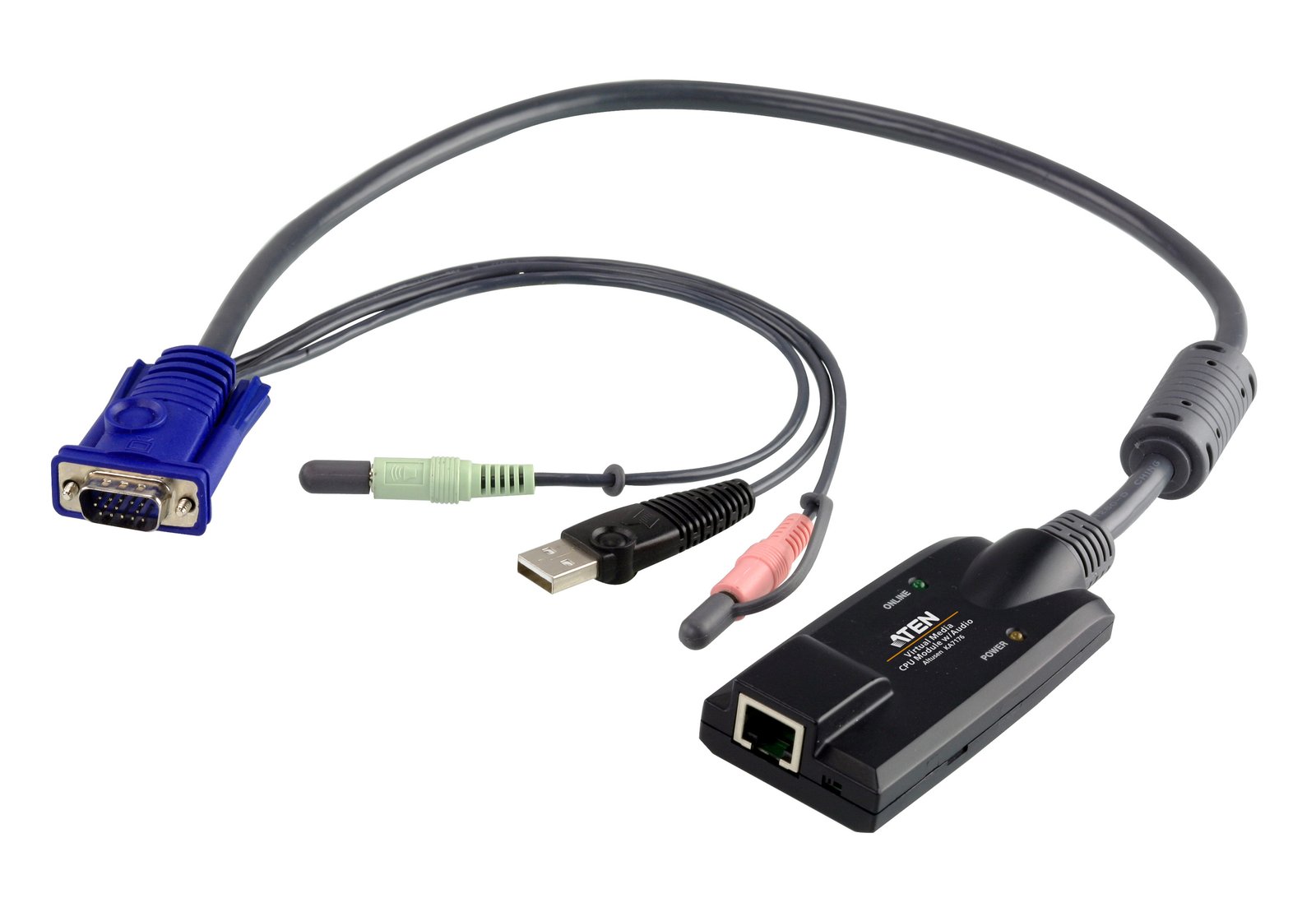

KA7176
ATEN KA7176 – Module KVM USB VGA Virtual Media có âm thanh
ATEN KA7176 kết nối máy tính USB VGA với bộ KVM ATEN tương thích qua module chuyển đổi chuyên dụng.
Xem chi tiết →
CCVSR
ATEN CCVSR – Phần mềm ghi hình phiên thao tác KVM
ATEN CCVSR giám sát LiveView và ghi phiên thao tác qua KVM/serial console tương thích, lưu hình ảnh cùng thao tác bàn phím, chuột để tra cứu.
Xem chi tiết →Tài liệu và video giải pháp
Video giới thiệu giải pháp phòng điều khiển
Xem trên YouTube; video nhúng gốc của ATEN.
Xem video trên YouTube →Trao đổi nhu cầu triển khai phòng điều khiển
Để xác định cấu hình phù hợp, hãy chuẩn bị số lượng nguồn tín hiệu, máy chủ, bàn vận hành, màn hình và tường màn hình; loại cổng kết nối, khoảng cách truyền dẫn, yêu cầu truy cập, bảo mật và dự phòng. Những thông tin này giúp làm rõ phương án kết nối và lựa chọn thiết bị.
