KX9970T

ATEN KX9970T – Bộ phát KVM qua IP DisplayPort 5K

ATEN KX9970T là bộ phát KVM qua IP DisplayPort 5K cho một màn hình, phục vụ truyền hình ảnh và điều khiển máy tính tới vị trí khác trong mạng. Hỗ trợ 5120 × 2880 ở 30 Hz, nén hình không mất dữ liệu và hạ tầng 10G giúp xây dựng workstation từ xa cho phòng điều hành, ATC hoặc phát sóng.

  • Bộ phát DisplayPort một màn hình, 5120 × 2880/30 Hz hoặc 4K60 theo cấu hình.
  • DisplayPort 1.2, màu 8/10/12-bit và Adobe RGB.
  • Một RJ-45/hai SFP+ failover; quang 10G tới 10 km với module riêng.
  • Hai DC nguồn dự phòng; 0U; stereo/micro và RS-232.
Mã sản phẩmKX9970T
Thương hiệuATEN
Bảo hành24 tháng

Cần hỗ trợ chọn thiết bị? Chọn khu vực qua nút Gọi tư vấn hoặc email sales@atenvn.com.

Tìm hiểu sản phẩm

Tổng quan

ATEN KX9970T là bộ phát KVM qua IP DisplayPort 5K cho một màn hình, phục vụ truyền hình ảnh và điều khiển máy tính tới vị trí khác trong mạng. Hỗ trợ 5120 × 2880 ở 30 Hz, nén hình không mất dữ liệu và hạ tầng 10G giúp xây dựng workstation từ xa cho phòng điều hành, ATC hoặc phát sóng.

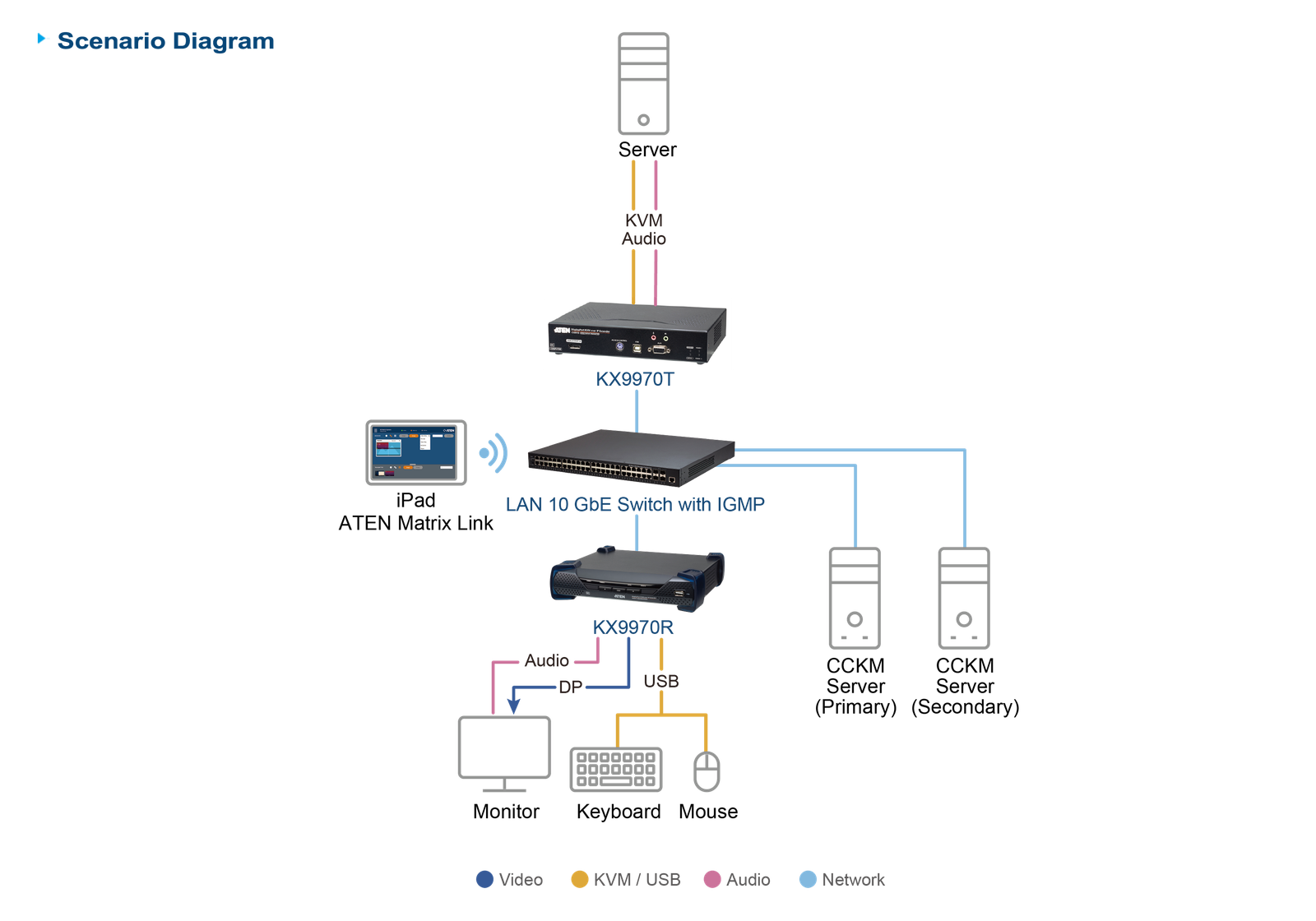

Vai trò trong hệ thống KX

Bộ phát kết nối máy tính, đưa video, bàn phím/chuột và USB tới receiver tương thích. Console tại máy phát và phía thu giúp người dùng truy cập từ hai vị trí theo quyền được cấu hình. Dòng KX9970 phục vụ một màn hình DisplayPort trong hệ KVM extender qua IP.


Hình ảnh 5K và dải màu

DisplayPort 1.2 hỗ trợ 5120 × 2880/30 Hz, 5120 × 1440/60 Hz, 4096 × 2160/60 Hz và các chế độ tần số quét cao theo bảng ATEN. Xử lý DisplayPort nguyên bản hỗ trợ màu 8/10/12-bit và Adobe RGB. Hỗ trợ tỷ lệ siêu rộng 32:9 mở thêm lựa chọn vùng làm việc. Cần chọn chuỗi nguồn, cáp và màn hình đáp ứng cùng chế độ video.


USB và các kênh ngoại vi

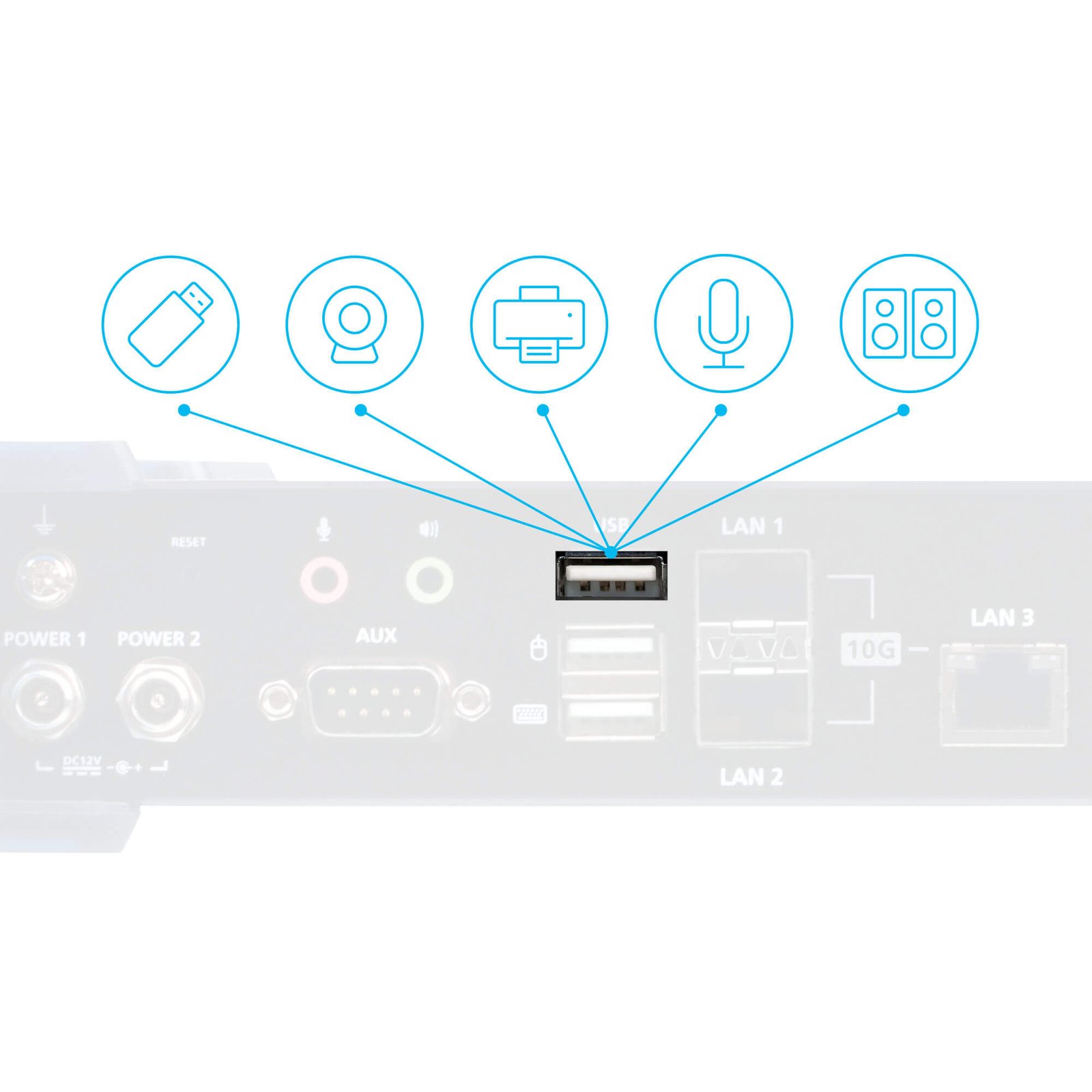

USB isochronous hỗ trợ camera và loa USB giữa Tx/Rx trong cấu hình tương thích. Các kênh stereo, micro và RS-232 phục vụ âm thanh hoặc thiết bị serial như touch panel, máy quét mã vạch. Virtual Media và Smart Card/CAC hỗ trợ tác vụ triển khai, chẩn đoán và xác thực qua hệ thống.

Dự phòng mạng và cấp điện

Một RJ-45 và hai khe SFP+ hỗ trợ network failover; module quang 10G mua riêng cho phép mở rộng tới 10 km theo loại module và sợi phù hợp. Có thể nối Tx/Rx trực tiếp hoặc qua hạ tầng LAN tốc độ cao được hỗ trợ. Hai jack DC cung cấp khả năng nguồn dự phòng; thiết kế 0U hỗ trợ đặt bàn, gắn tường hoặc bố trí phía sau rack.

Ma trận nhiều nguồn với CCKM

Khi ghép Tx/Rx và quản lý bằng CCKM, hệ thống hỗ trợ Boundless Switching, chuyển nhanh 0,3 giây, Push/Pull, video wall tới 12 × 12 và Virtual Transmitter tách nguồn theo kênh. Authentication Lock, Connection Redundancy và cảnh báo mất kết nối hỗ trợ phục hồi vận hành. Các chức năng này cần cấu hình và giấy phép/phần mềm tương ứng, không phải tính năng độc lập của một đầu phát hoặc thu chưa ghép hệ thống.

Quản trị và bảo vệ truy cập

OSD tại receiver cấu hình Tx/Rx, EDID Expert hỗ trợ màn hình, Panel Array xem trước tới 36 nguồn và mức nén video điều chỉnh theo băng thông. AES 256-bit, TLS cùng xác thực ngoài LDAP/AD/RADIUS/TACACS+ trong hệ quản lý giúp kiểm soát người dùng. ATEN công bố vỏ đáp ứng IEC 60945 trong phạm vi thử nghiệm cho phòng điều khiển hàng hải.

Điểm nổi bật

Tính năng

  • Bộ phát DisplayPort một màn hình, 5120 × 2880/30 Hz hoặc 4K60 theo cấu hình.
  • DisplayPort 1.2, màu 8/10/12-bit và Adobe RGB.
  • Một RJ-45/hai SFP+ failover; quang 10G tới 10 km với module riêng.
  • Hai DC nguồn dự phòng; 0U; stereo/micro và RS-232.
  • CCKM + Tx/Rx: Boundless, chuyển 0,3 giây, Push/Pull, video wall và dự phòng kết nối.
  • USB isochronous, Virtual Media, CAC; AES-256 và TLS.
Dữ liệu kỹ thuật

Thông số kỹ thuật

Vai tròTransmitter – bộ phát
Số màn hình1
Độ phân giải hỗ trợ5120 × 2880 @ 30 Hz; 5120 × 1440 @ 60 Hz; 4096 × 2160 @ 60 Hz; 2560 × 1440 @ 144 Hz; 1920 × 1080 @ 240 Hz (CVT-RB)
VideoDisplayPort 1.2
Độ trễDưới 1 ms
Độ sâu màu8/10/12 bit mỗi kênh

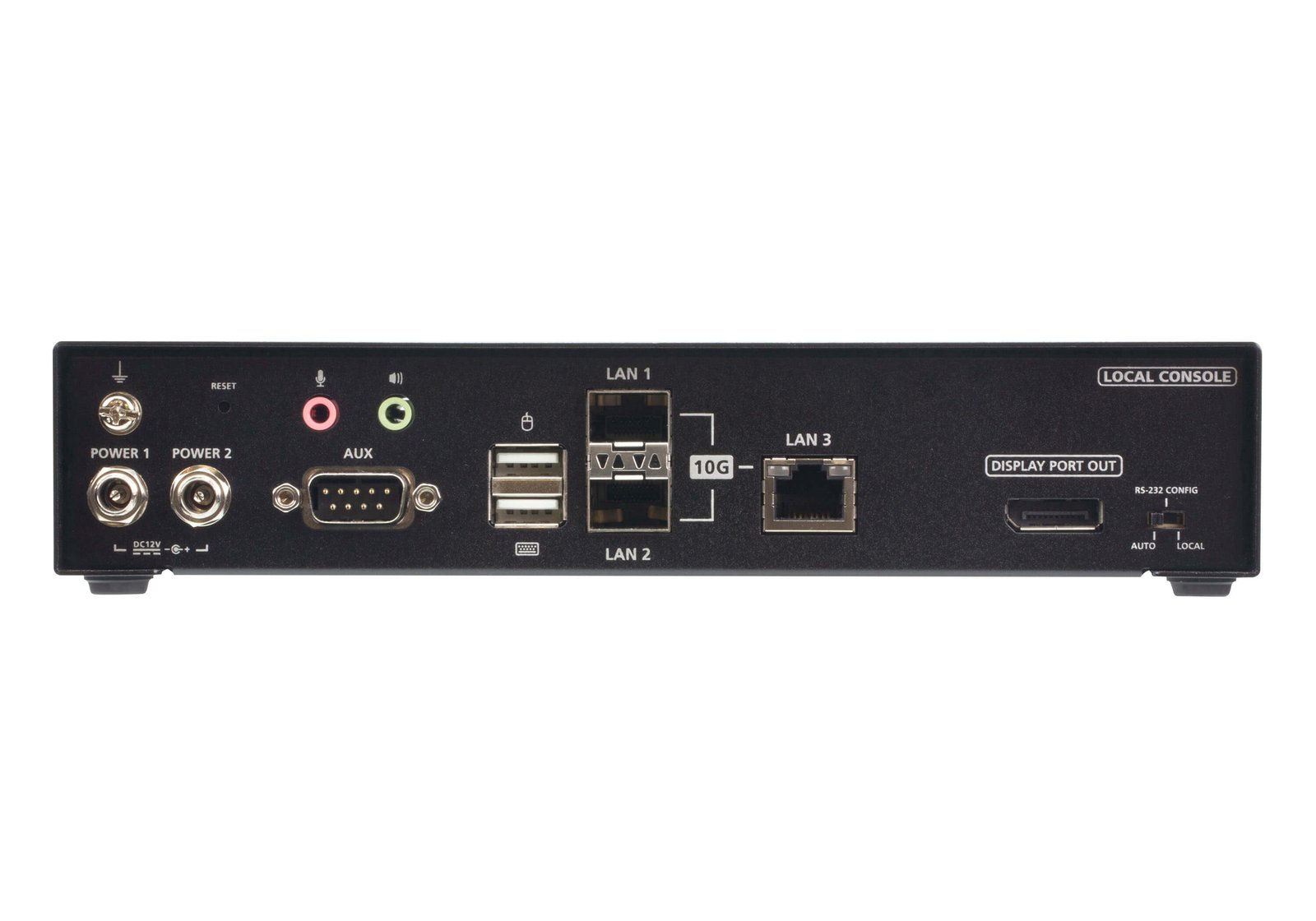

Cổng video console1 × DisplayPort female
USB console2 × USB Type-A female
Âm thanh console1 × jack stereo xanh; 1 × jack stereo hồng
RS-232 console1 × DB-9 male
Mạng1 × RJ-45; 2 × khe SFP+
NguồnDC 12 V; 2 × jack DC
Khoảng cách quangTối đa 10 km với mô-đun SFP+ phù hợp, bán riêng

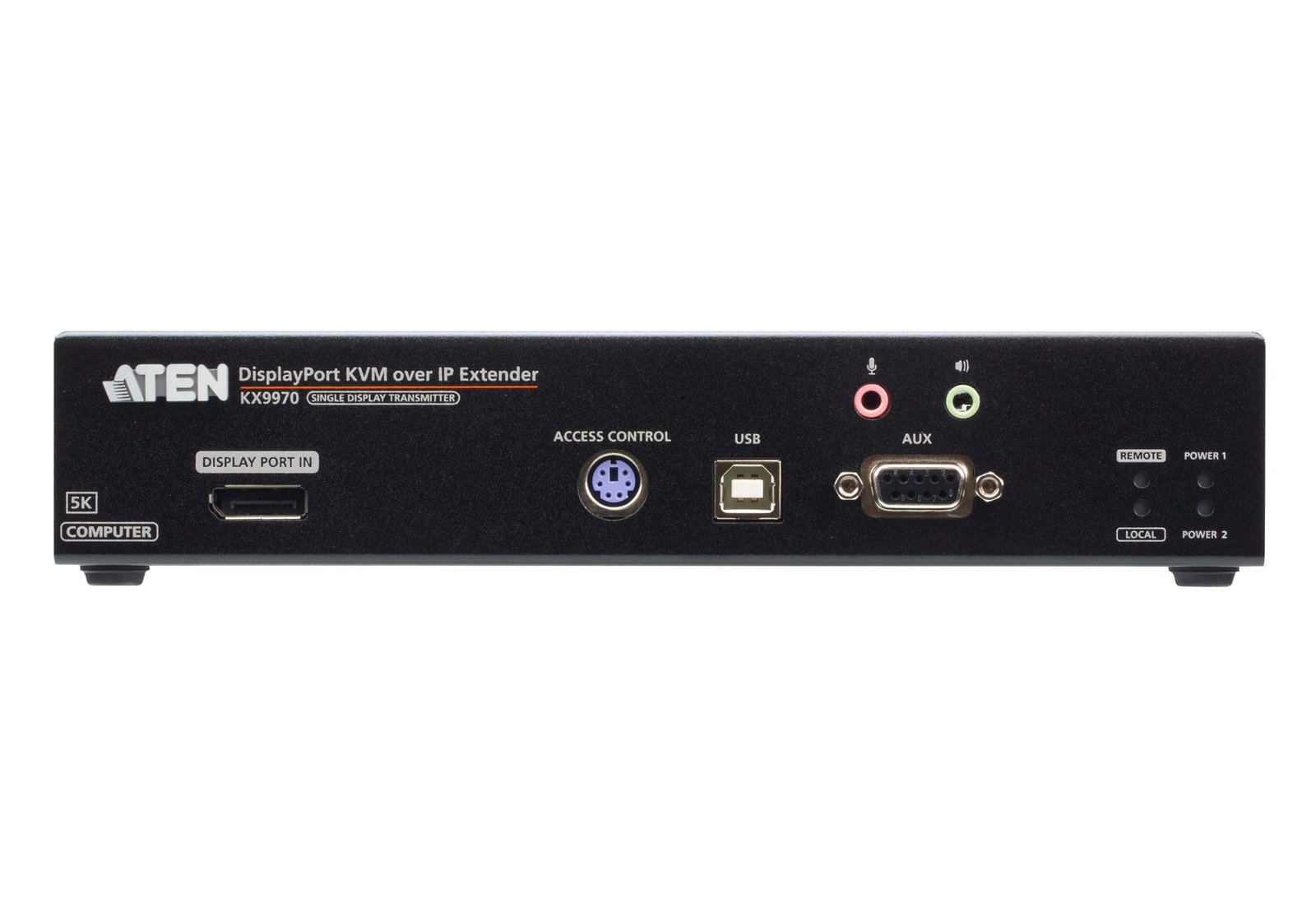

Cổng KVM máy tính1 × DisplayPort female; 1 × USB Type-B female; 2 × jack âm thanh; 1 × DB-9 female
Điều khiển truy cập1 × PS/2 female dành cho access control
Công suất tiêu thụ điển hình18,88 W (không có tải ngoài)
Nhiệt độ hoạt động0–50 °C
Nhiệt độ lưu trữ-20–60 °C
Độ ẩm0–95% RH, không ngưng tụ
VỏKim loại
Khối lượng1,10 kg
Kích thước (D × R × C)21,50 × 16,30 × 4,20 cm
